Procurve Switch’ler ve Yönetimi – LLDP (Link Layer Discovery Protocol)

Kurulumunu yapmadığımız ve aniden karşı karşıya kaldığımız karmaşık network’leri anlamak herzaman zor olmuştur. Bu karmaşık networklerde cihazların komşuluk ilişkilerini anlamak, eğer kablolardan yola çıkacaksak işin içinden çıkılmaz bir hal alır. Bu yüzden network cihazları bu gibi durumlarda faydalanılmak için bünyelerinde çeşitli network discovery protokolleri çalıştırırlar. ’lerde LLDP (Link Layer Discovery Protocol) dediğimiz discovery protokol’ü çalışmaktadır.

LLDP(Link layer discovery protocol), ethernet network’lerinde switch’lerin, router’ların ve wireless access point’lerin kendilerini komşularına yayınladıkları ve komşuları hakkında bilgi sahibi oldukları standart bir metoddur.

LLDP IEEE 802.1AB standartı olarak bilinir ve tüm 802 medya üzerinde çalışır.

LLDP  katman 2’de işlem görür ve LLDP paketlerinin yanlızca bir hop’luk yaşama süreleri bulunur. Bu yüzden sadece switch’lerin kendisine direkt bağlı olan komşularına LLDP paketleri iletilir.

Procurve Switch LLDP paketinden aldığı bilgileri management information base (MIB) üzerindeki LLDP neighbor table’ına entry olarak yerleştirir.

Procurve switch’ler, outband LLDP yapılandırılmış olan tüm portlardan komşularına LLDP paketleri yollar ve inbound LLDP yapılandırılmış tüm portlardan LLDP paketlerini kabul eder.

LLDP tek yönlü bir protokoldür, bu yüzden yollanan LLDP paketine her hangi bir onay (Acknowledgement) alınması gerekmez.

Default olarak procurve switch’lerde LLDP etkinleştirilmiş durumdadır.

show lldp Config” tüm switch portlarındaki LLDP yapılandırması hakkında bilgi almayı sağlar.


Resim 1

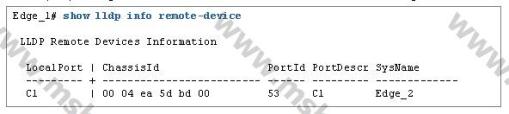

show lldp info remote-device” komutu LLDP çalıştıran tüm komşuların sistem ismini ve MAC adresslerini sağlar.


Resim 2

LLDP protokolü SNMP ile birlikte de kullanılmaktadır. SNMP yönetim platformları, network üzerindeki tüm switch’lerin neighbor table’larına sorguda bulunur. Böylece network topolojisini belirler.

LLDP Procurve switch’lerde komut satırından yapılandırılır. LLDP paket alınması yada gönderilmesi portlarlar üzerinde ayrı ayrı yapılandırılabilir.

Default LLDP transmit interval 30 saniyedir. Transmit interval yollanacak LLDP paketlerinin kaç saniye aralıklarla yollanacağını ifade eder.

Default LLDP Hold time süresi 120 saniyedir. Hold time bir cihazın başka bir cihazın yok olduğunu varsayacağı maximum süreyi ifade eder. Yani üst üste dört 30 saniye boyunca procurve switch komşusundan cevap alamazsa komşunusu yok sayacaktır.

Komşularda meydana gelecek herhangi bir değişiklik sonucunda neighbor table hızlı bir şekilde silinebilir. Daha sonra gereken yeni bilgiler komşudan tedarik edilecektir.

Bir sonraki makalede görüşmek üzere.

Bu konuyla ilgili sorularınızı https://forum.mshowto.org linkini kullanarak ulaşacağınız forum sayfamızda sorabilirsiniz.
