Bilgisayarımızda çalıştırdığımız Office Communicator 2007 istemci yazılımı ile herhangi bir internet bağlantısı üzerinden ve VPN gereksinimi olmadan şirket içindeymiş gibi sesli-görüntülü arama ve anlık mesajlaşma yapılabilmektedir.
Kullanıcılarının aramalarında yaşadıkları problemleri daha hızlı çözebilmek için bu makalemizde internet üzerinden bağlanan bir kullanıcının şirket içindeki bir arkadaşını aradığında oluşan sinyalleşme ve ses iletişiminin teknik aşamalarını hep birlikte detaylı olarak incelemek istiyoruz. Bu sayede OCS 2007 sistemine internetten erişim için yapacağınız tasarım ve kurulum işlemlerinizede ışık tutmayı amaçlıyoruz.
OCS 2007 Remote User Ses İletişimi
Uzak Kullanıcılar DMZ bölgesinde yer alan OCS 2007 Access Edge sunucu ve OCS 2007 Audio Video Edge sunucu üzerinden dahili kullanıcılar ile görüşme yaparlar. Şimdi hep birlikte bir uzak kullanıcının yaptığı görüşmeyi başından sonuna kadar izleyelim.
Dokümanın hazırlanmasında kullanılan OCS 2007 sunucuların IP tanımları:
– OCS 2007 Access Edge Sunucu DMZ IP : 192.168.10.11
– OCS 2007 Access Edge Sunucu Public IP : 85.85.85.85
– OCS 2007 AV Edge Sunucu DMZ IP : 192.168.10.12
– OCS 2007 AV Edge Sunucu Public IP : 85.85.85.84
1) Uzak Kullanıcı dahili bir kullanıcı ile sesli görüşme yapmak için, öncelikle OCS 2007 Access Edge sunucu üzerinde SIP oturumu açmış olması gerekiyor. (Sign- in olması gereklidir)
Resim 1
2) Uzak Kullanıcı aramayı başlattığında OCS AV Edge Sunucunun PUBLIC IP’ sine oturum açmak için bağlanır. (OCS 2007 AV Edge sunucuda oturum açmamış kullanıcılar ile görüşme yapamazlar.)
Resim 2
3) Uzak Kullanıcı OCS 2007 AV Edge sunucunun PUBLIC IP’ si üzerinde ses iletişimini gerçekleştirmek için bir port tahsis eder.
Resim 3
4) Uzak Kullanıcı SIP sinyalleşme ile OCS Access Edge sunucu üzerinden dahili kullanıcıyı çaldırmaya başlar.
Resim 4
5) Dahili Kullanıcı OCS AV Edge sunucunun DMZ IP’ sinden oturum açar.
Resim 5

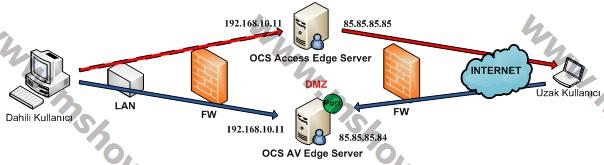

6) Dahili Kullanıcı SIP sinyalleşme ile OCS Access Edge sunucu üzerinden çağrıyı cevaplar.
Resim 6

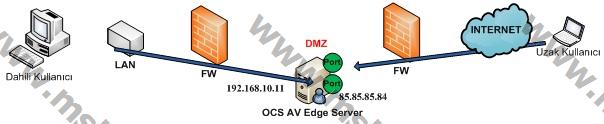

7) Dahili Kullanıcı da OCS AV Edge sunucu PUBLIC IP’ sinde ses iletişimin gerçekleştirmek için bir port tahsis eder.
Resim 7

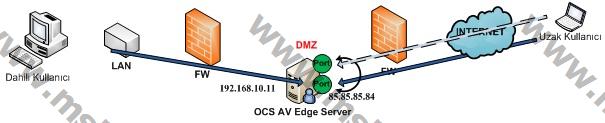

8) Arama tamamlanır, ses iletişimi başlar.
Resim 8
