İster büyük yapılar olsun ister küçük yapılar olsun network akışı fazla olan network tabanlı sistemlerde trafik akışının nasıl olduğu hangi protokollerin kullanıldığı, kullanılan portlar gibi konurlar çok önemlidir. Topolojinize hakim olmak ve sistemin çalışma presibini anlamak için her zaman çalıştığımız sistemlerin mimarisini bilmeliyiz.
Microsoft Lync 2010 Server için bu konuyla ilgili çok güzel bir Protocol Workload posteri yayımladı. Posteri aşağıdaki linkten indirebilirsiniz.
http://www.microsoft.com/en-us/download/details.aspx?id=6797
Tüm sorun çözme senaryolarımda yanımda olan bu posterleri sizlerle paylaşmak istedim.
Lync 2010 un Protokol ve Servis trafik akış diagramları aşağıdaki gibidir.

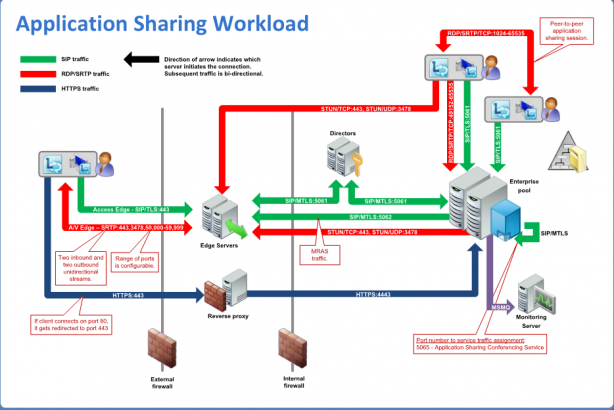

Resim-1

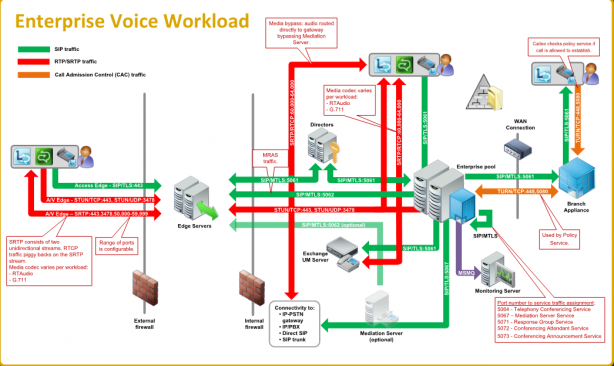

Resim-2

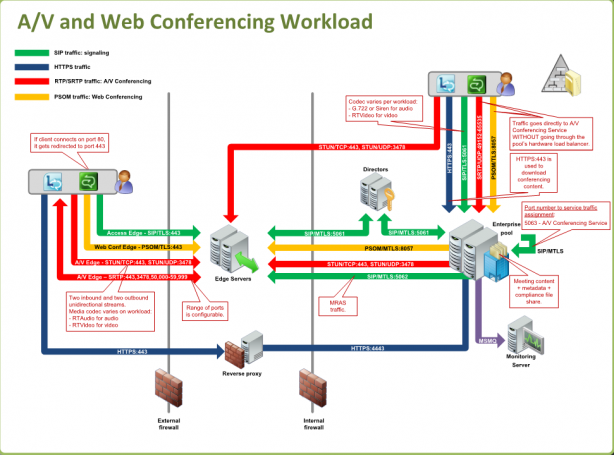

Resim-3

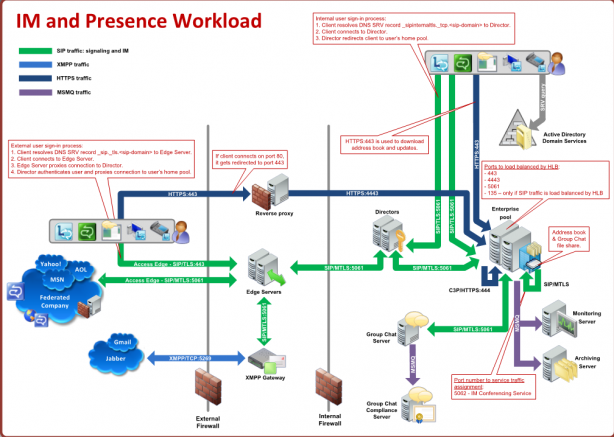

Resim-4

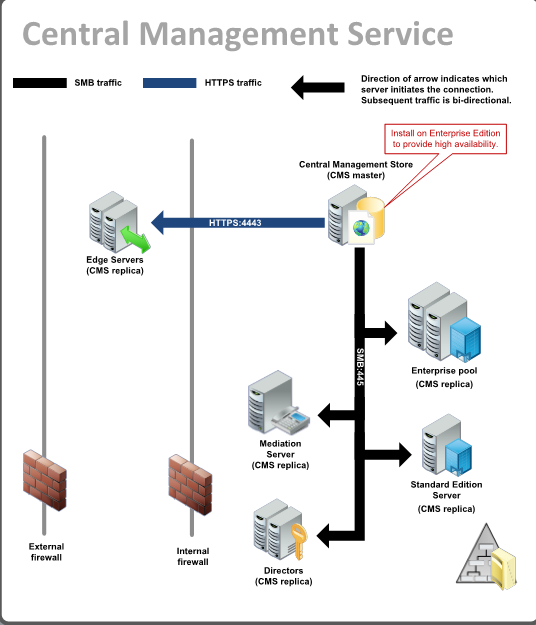

Resim-5
iyi çalışmalar
Bu konuyla ilgili sorularınızı alt kısımda bulunan yorumlar alanını kullanarak sorabilirsiniz.
