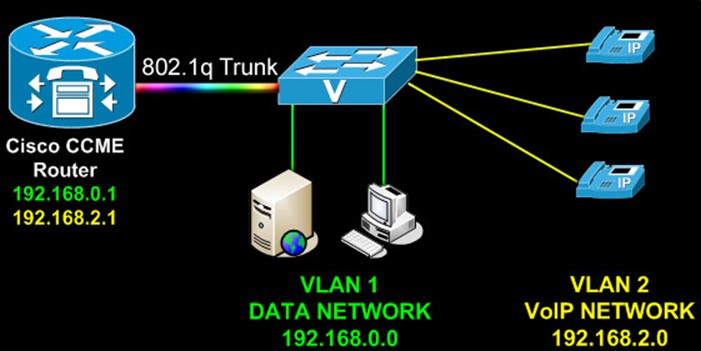

VLAN’ın açılımı Virtual Local Area Network’tur ( Sanal Yerel Alan Ağları ) IEEE tarafından geliştirilmiştir. VLAN OSI 2. katmanda çalışır. Bu teknoloji ile mantıksal ağlar oluşturularak network ailesine. Bu mantıksal ağlar aslında bölünmüş birer broadcast domain’lerdir.
Yapımız ile ilgili kullandığımız notları videonun en altından ulaşabilirsiniz.
Video İçeriği
- Mode Trunk
- Vtp Domain
- Vlan Oluşturma
- Port Ataması
- Router on a Stick
Mode Trunk, farklı VLAN’lara sahip 2 farklı Switch’i birbirine bağladığımızda haberleşmelerini sağlar.
VTP Domain, yapımızda birçok VLAN yapısı bulunuyor ise tüm konfigürasyonu tek tek girmek yerine VTP Domaine Client olarak eklendikten sonra tüm konfigürasyon domaine kayıt olan tüm cihazlarda senkronize olacaktır.
Router-on-a-Stick, VLAN yapılarında fazla sayıda Interface gereksinimleri üzerine kullanılan bir modeldir.
Ya da
1) Mode Trunk
interface range fast 0/1-9
switchport mode trunk
do wr
2) Vtp Domain
vtp domain erdal
vtp password erdal
3) Vlan Oluşturma
vlan 10
name it
ex
vlan 20
name ik
ex
vlan 30
name muh
ex
do wr
4)Port Ataması
interface range fastEthernet 0/15-20
switchport mode access
switchport access vlan 30
ex
interface range fastEthernet 0/10-14
switchport mode access
switchport access vlan 20
ex
interface range fastEthernet 0/1-9
switchport mode access
switchport access vlan 10
ex
5) Router on a Stick
interface fastEthernet 0/0.10
encapsulation dot1Q 20
ip address 192.168.1.254 255.255.255.0
ex
interface fastEthernet 0/0.20
encapsulation dot1Q 20
ip address 192.168.2.254 255.255.255.0
ex
interface fastEthernet 0/0.30
ex
encapsulation dot1Q 30
ip address 192.168.3.254 255.255.255.0
do wr
Bu konuyla ilgili sorularınızı alt kısımda bulunan yorumlar alanını kullanarak sorabilirsiniz.
