Bir hacker bir çalışanımızı hacklediğinde ilk yaptığı iş bulunduğu ağı taramaktır. O ağda başka daha değerli kaynak, sunucu, client varmı diye kontrol eder. Eğer bizler bir şekilde aynı Vlan’da olsalar bile Client’ların birbiriyle olan trafiğini engelleyebilirsek harika olur. Isolated Private Vlan’lar ile bunu gerçekleştirebiliyoruz. Gelin bu minik örneğimizde bunun nasıl yapıldığını görelim :

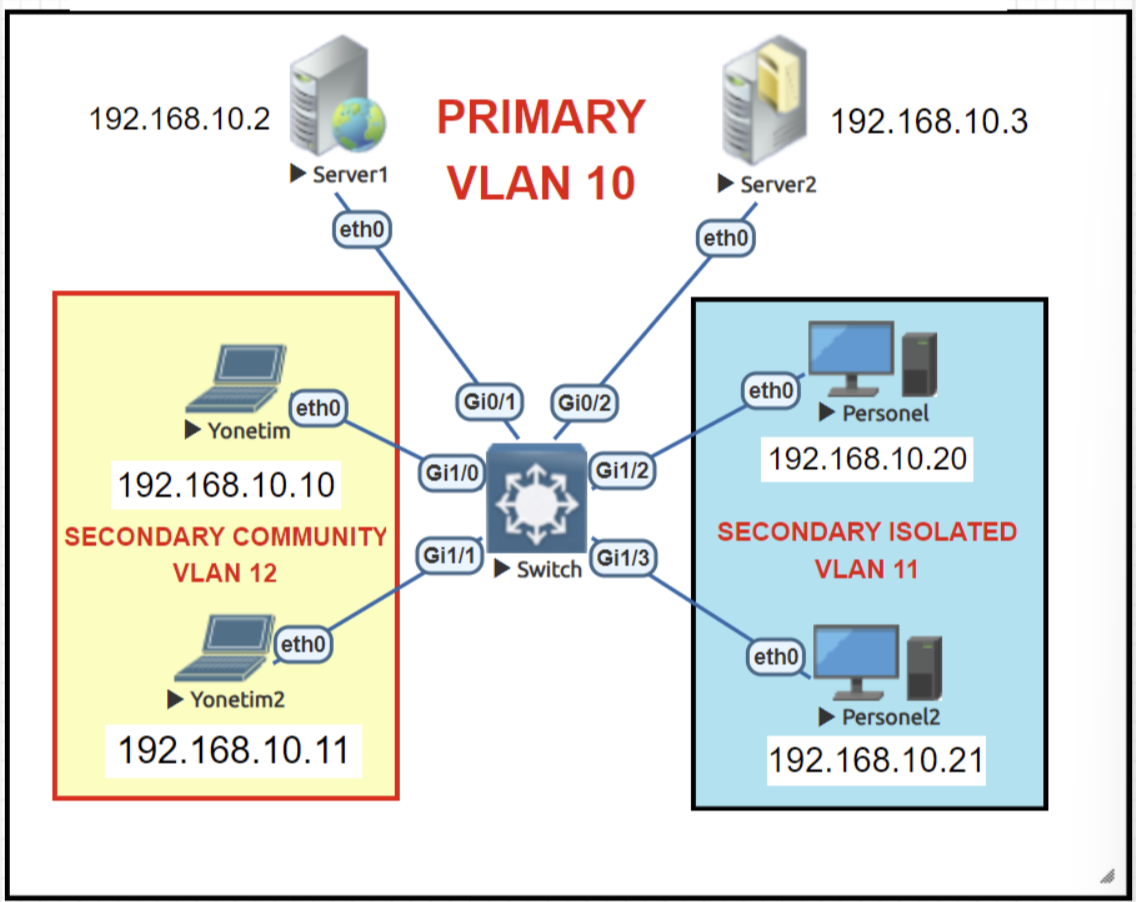

Yukarıdaki şeklimize göre mavi alandaki ISOLATED bölgedeki kullanıcılar kesinlikle birbirleri ile haberleşemeyecekler ama sunuculara erişebileceklerdir. Sarı alandaki COMMUNITY bölgesindeki yönetim bilgisayarları ise hem birbiri ile hemde sunucular ile haberleşeceklerdir. Burada aslında yalnızca Vlan10 daki 192.168.10.0 /24 networkündeki bulunmaktadır. Dikkat ederseniz farklı Vlanlar kullansak da bu farklı Vlan’lar ile adeta Vlan10’u birbirini görecekler ve göremeyecekler diye parçalara ayırıyoruz. Siz isterseniz hiç Secondary Community Vlan da kullanmayabilirsiniz.
Gelin ayarlarımızı yapmaya başlayalım. Projemi elbette Eve-NG üzerinde simule ediyorum. Gelin başlayalım.
Önce standart ayarları yapıyorum :
Switch>en
Switch#conf t
Switch(config)#host SW1
SW1(config)#vtp mode transparent
Şimdi de özel Vlan’larımızı oluşturalım :
SW1(config)#vlan 12
SW1(config-vlan)#private-vlan community
SW1(config-vlan)#exit
SW1(config)#
SW1(config)#vlan 10
SW1(config-vlan)#private-vlan primary
SW1(config-vlan)#private-vlan association add 12
SW1(config-vlan)#exit
SW1(config)#
Şimdi de Port’ları Vlan’lara üye yapalım:
SW1(config)#interface range gi 1/0-1
SW1(config-if-range)#switchport mode private-vlan host
SW1(config-if-range)#switchport private-vlan host-association 10 12
SW1(config-if-range)#exit
SW1(config)#
SW1(config)#interface range gi 0/1-2
SW1(config-if-range)#desc Server Ports
SW1(config-if-range)#switchport mode private-vlan promiscuous
SW1(config-if-range)#switchport private-vlan mapping 10 12
SW1(config-if-range)#exit
SW1(config)#exit
SW1#
Community Vlan’a üye bir portu sorgulayalım, her şey yolunda mı ?
SW1#sh interfaces gi 1/0 switchport
Name: Gi1/0
Switchport: Enabled
Administrative Mode: private-vlan host
Operational Mode: private-vlan host
Administrative Trunking Encapsulation: negotiate
Operational Trunking Encapsulation: native
Negotiation of Trunking: Off
Access Mode VLAN: 1 (default)
Trunking Native Mode VLAN: 1 (default)
Administrative Native VLAN tagging: enabled
Voice VLAN: none
Administrative private-vlan host-association: 10 (VLAN0010) 12 (VLAN0012)
Administrative private-vlan mapping: none
Administrative private-vlan trunk native VLAN: none
Administrative private-vlan trunk Native VLAN tagging: enabled
Administrative private-vlan trunk encapsulation: dot1q
Administrative private-vlan trunk normal VLANs: none
Administrative private-vlan trunk associations: none
Administrative private-vlan trunk mappings: none
Operational private-vlan:
10 (VLAN0010) 12 (VLAN0012)
Trunking VLANs Enabled: ALL
Pruning VLANs Enabled: 2-1001
Capture Mode Disabled
Capture VLANs Allowed: ALL
Şimdi de her yere erişme yetkisi olan bir portu sorgulayalım :
SW1#sh interfaces gi 0/1 switchport
Name: Gi0/1
Switchport: Enabled
Administrative Mode: private-vlan promiscuous
Operational Mode: private-vlan promiscuous
Administrative Trunking Encapsulation: negotiate
Operational Trunking Encapsulation: native
Negotiation of Trunking: Off
Access Mode VLAN: 1 (default)
Trunking Native Mode VLAN: 1 (default)
Administrative Native VLAN tagging: enabled
Voice VLAN: none
Administrative private-vlan host-association: none
Administrative private-vlan mapping: 10 (VLAN0010) 12 (VLAN0012)
Administrative private-vlan trunk native VLAN: none
Administrative private-vlan trunk Native VLAN tagging: enabled
Administrative private-vlan trunk encapsulation: dot1q
Administrative private-vlan trunk normal VLANs: none
Administrative private-vlan trunk associations: none
Administrative private-vlan trunk mappings: none
Operational private-vlan:
10 (VLAN0010) 12 (VLAN0012)
Trunking VLANs Enabled: ALL
Pruning VLANs Enabled: 2-1001
Capture Mode Disabled
Capture VLANs Allowed: ALL
Vlan’larımızı kontrol edelim :
SW1#sh vlan private-vlan
Primary Secondary Type Ports
——- ——— —————– ——————————————
10 12 community Gi0/1, Gi0/2, Gi1/0, Gi1/1
Vlan tiplerine göre tekrar sorgulama yapalım:
SW1#sh vlan private-vlan type
Vlan Type
—- —————–
10 primary
12 community
Şimdi artık yonetim bilgisayarından ilk denemelerimizi yapalım :
VPCS> ip 192.168.10.10/24 192.168.10.1 (Cihaza IP veriyoruz)
Checking for duplicate address…
VPCS : 192.168.10.10 255.255.255.0 gateway 192.168.10.1
VPCS> ping 192.168.10.2 (Cihazdan ilk ping denememiz sunucuya, sorun yok)
84 bytes from 192.168.10.2 icmp_seq=1 ttl=64 time=1.708 ms
84 bytes from 192.168.10.2 icmp_seq=2 ttl=64 time=2.126 ms
84 bytes from 192.168.10.2 icmp_seq=3 ttl=64 time=1.990 ms
84 bytes from 192.168.10.2 icmp_seq=4 ttl=64 time=2.138 ms
84 bytes from 192.168.10.2 icmp_seq=5 ttl=64 time=2.367 ms
VPCS> ping 192.168.10.11 (Aynı Community Vlan ile de haberleşiyor )
84 bytes from 192.168.10.11 icmp_seq=1 ttl=64 time=3.181 ms
84 bytes from 192.168.10.11 icmp_seq=2 ttl=64 time=2.544 ms
84 bytes from 192.168.10.11 icmp_seq=3 ttl=64 time=1.527 ms
84 bytes from 192.168.10.11 icmp_seq=4 ttl=64 time=1.545 ms
84 bytes from 192.168.10.11 icmp_seq=5 ttl=64 time=1.617 ms
Şimdi artık izole vlanımızı tanımlayalım, projemize ekleyelim :
SW1#conf t
SW1(config)#vlan 11
SW1(config-vlan)#private-vlan isolated
SW1(config-vlan)#exit
SW1(config)#
SW1(config)#vlan 10
SW1(config-vlan)#private-vlan primary
SW1(config-vlan)#private-vlan association add 11
SW1(config-vlan)#exit
SW1(config)#
SW1(config)#interface range gi 1/2-3
SW1(config-if-range)#switchport mode private-vlan host
SW1(config-if-range)#switchport private-vlan host-association 10 11
SW1(config-if-range)#exit
SW1(config)#
SW1(config)#interface range gi 0/1-2
SW1(config-if-range)#switchport mode private-vlan promiscuous
SW1(config-if-range)#switchport private-vlan mapping 10 11
SW1(config-if-range)#exit
SW1(config)#
VPCS> ip 192.168.10.20/24 192.168.10.1 (Personel bilgisayarına IP verelim)
Checking for duplicate address…
VPCS : 192.168.10.20 255.255.255.0 gateway 192.168.10.1
VPCS> ping 192.168.10.21 (Personel aynı Vlan’daki diğer PC’ye ulaşamıyor ! )
host (192.168.10.21) not reachable
VPCS> ping 192.168.10.10 (Diğer Secondary Community Vlan’a da ulaşamıyor)
host (192.168.10.10) not reachable
VPCS> ping 192.168.10.2 (Sunucuya erişmesinde sorun yok )
84 bytes from 192.168.10.2 icmp_seq=1 ttl=64 time=1.902 ms
84 bytes from 192.168.10.2 icmp_seq=2 ttl=64 time=1.264 ms
84 bytes from 192.168.10.2 icmp_seq=3 ttl=64 time=1.504 ms
84 bytes from 192.168.10.2 icmp_seq=4 ttl=64 time=1.095 ms
84 bytes from 192.168.10.2 icmp_seq=5 ttl=64 time=1.182 ms
VPCS> ping 192.168.10.3 (Diğer sunucuya da erişebiliyor )
84 bytes from 192.168.10.3 icmp_seq=1 ttl=64 time=2.436 ms
84 bytes from 192.168.10.3 icmp_seq=2 ttl=64 time=1.506 ms
84 bytes from 192.168.10.3 icmp_seq=3 ttl=64 time=2.304 ms
84 bytes from 192.168.10.3 icmp_seq=4 ttl=64 time=1.237 ms
84 bytes from 192.168.10.3 icmp_seq=5 ttl=64 time=1.367 ms
Switch’in show Run çıktısını inceleyelim :
vlan 10
private-vlan primary
private-vlan association 11-12
!
vlan 11
private-vlan isolated
!
vlan 12
private-vlan community
!
interface GigabitEthernet0/0
negotiation auto
!
interface GigabitEthernet0/1
description Server Ports
switchport private-vlan mapping 10 11-12
switchport mode private-vlan promiscuous
negotiation auto
!
interface GigabitEthernet0/2
description Server Ports
switchport private-vlan mapping 10 11-12
switchport mode private-vlan promiscuous
negotiation auto
!
interface GigabitEthernet0/3
negotiation auto
!
interface GigabitEthernet1/0
switchport private-vlan host-association 10 12
switchport mode private-vlan host
negotiation auto
!
interface GigabitEthernet1/1
switchport private-vlan host-association 10 12
switchport mode private-vlan host
negotiation auto
!
interface GigabitEthernet1/2
switchport private-vlan host-association 10 11
switchport mode private-vlan host
negotiation auto
!
interface GigabitEthernet1/3
switchport private-vlan host-association 10 11
switchport mode private-vlan host
negotiation auto
ÖZETLE :
- Community VLAN daki clientlar birbirleri ile ve Promiscuous port’lar ile haberleşebilir.
- Isolated VLAN dakiler birbirleri ile ve diğer tüm Secondary Vlan’lar ile haberleşemezler; yalnızca Promiscuous Port’lar ile haberleşebilirler.
- Promiscuous Port’dakiler tüm diğer portlar ile haberleşebilir.
- Secondary VLAN dakiler diğer Secondary VLAN’dakilerle haberleşemezler.
- Private VLAN’lar aradaki bağlantı Trunk olmak üzere ve diğer Switchlerde de gerekli port ayarları yapılması kaydıyla diğer Switchlere de uygulanabilir.
Güvenli ve en önemlisi sağlıklı, güzel günler dileklerimle..
